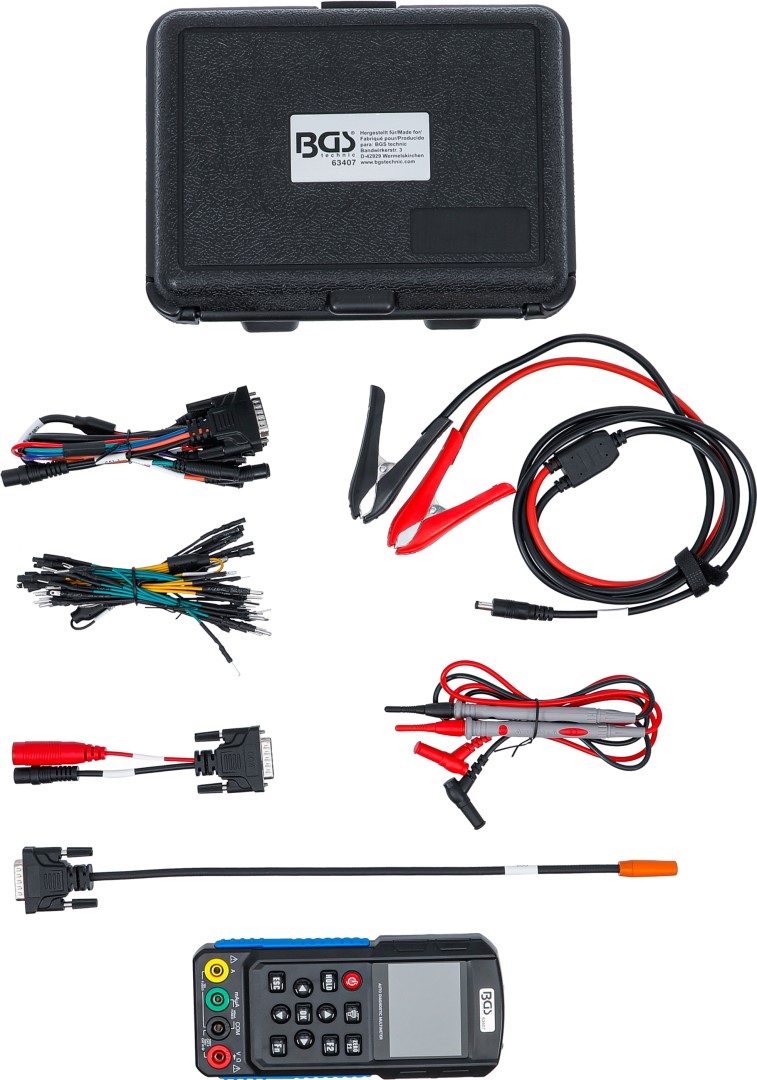

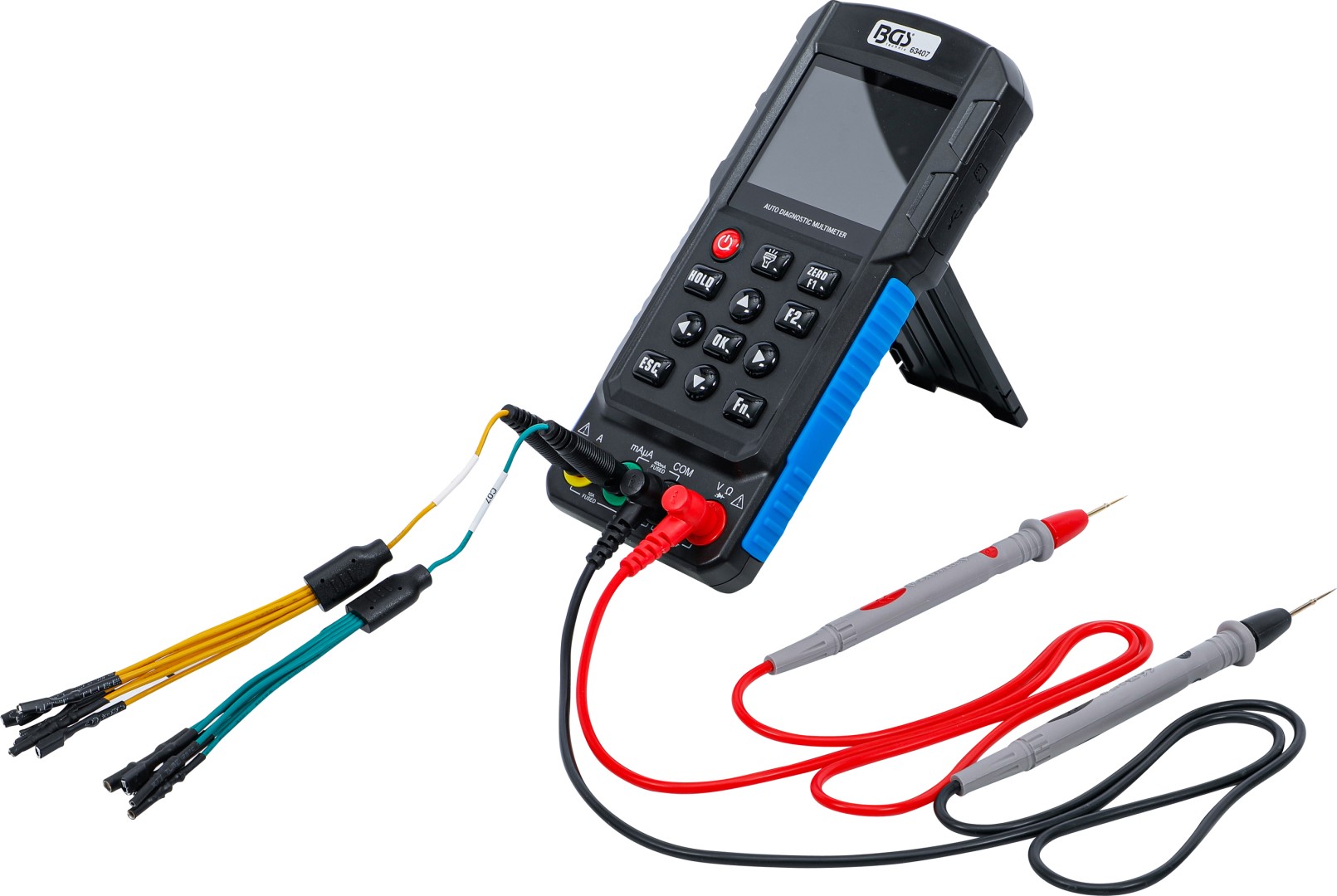

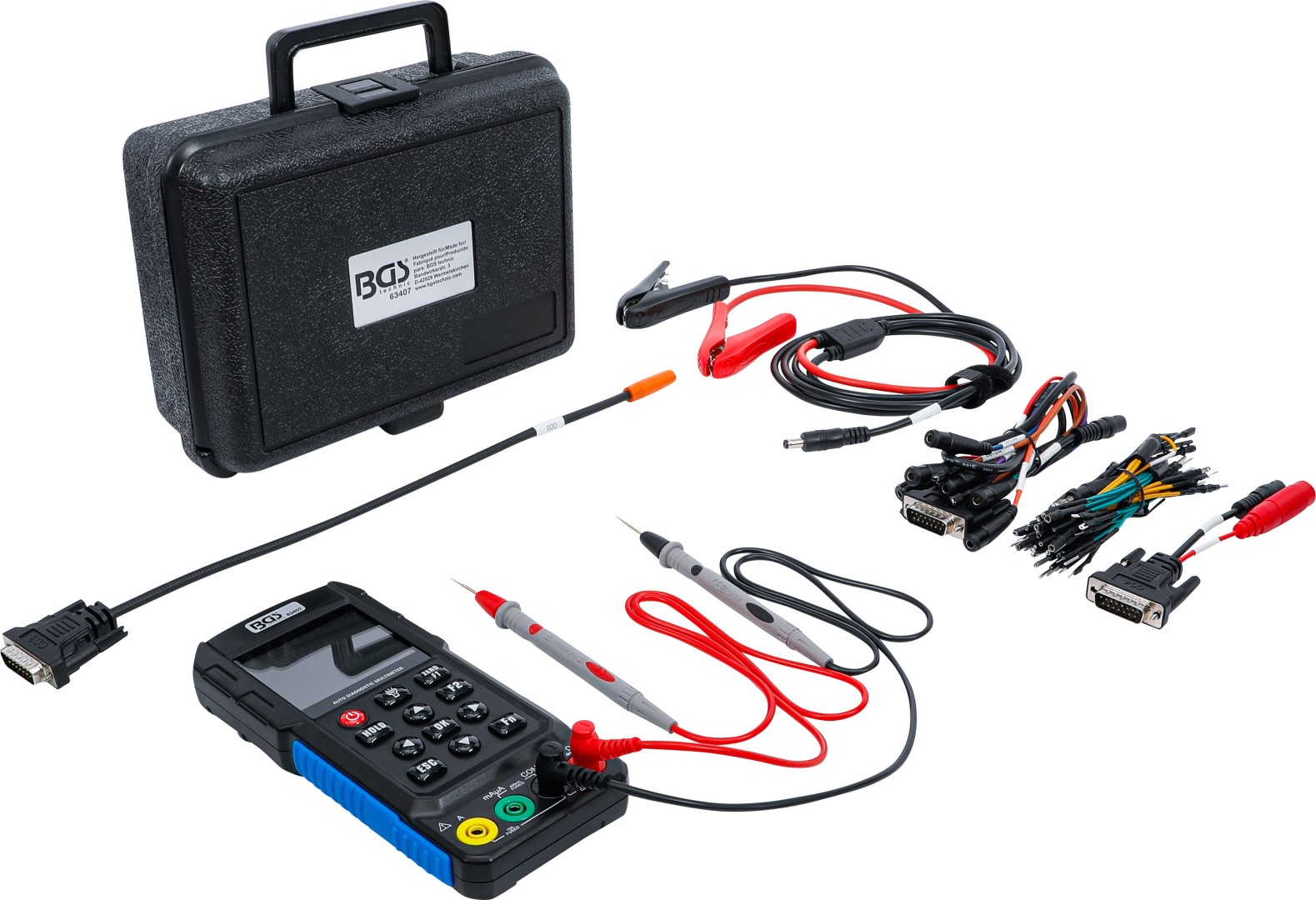

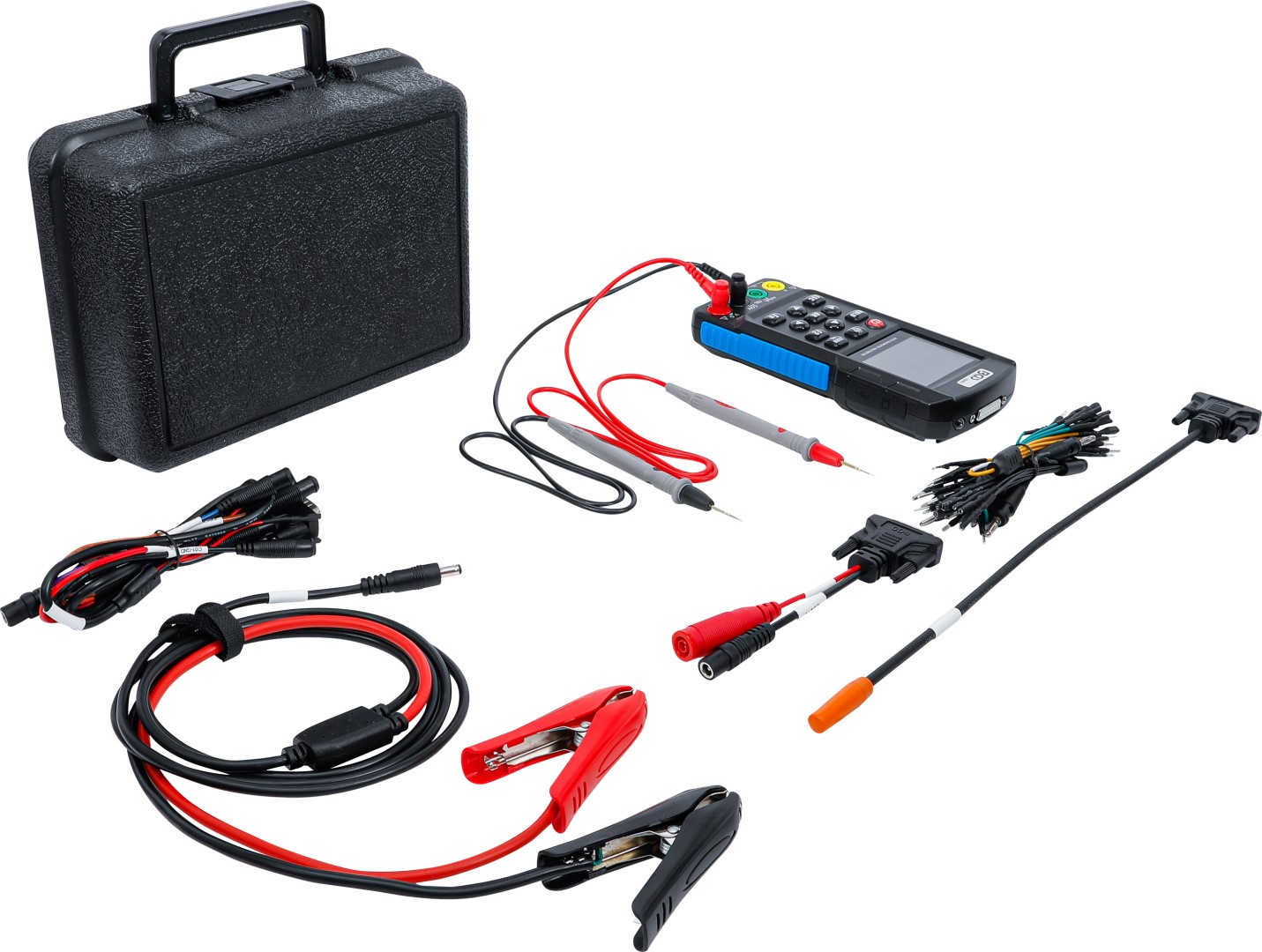

Automobilový diagnostický multimetr BGS 63407

Je navržen pro rychlou diagnostiku elektrických a elektronických systémů moderních osobních i užitkových vozidel.

Přístroj umožňuje nejen běžná elektrická měření, ale také analýzu průběhu signálů snímačů a akčních členů, testování startovacího a dobíjecího systému, kontrolu vstřikovačů, relé nebo komunikace po sběrnicích CAN Bus a K-Line. Díky tomu výrazně urychluje hledání závad bez nutnosti pořizovat několik samostatných zařízení.

Velký podsvícený LCD displej s rozlišením 240 × 320 px přehledně zobrazuje naměřené hodnoty i průběhy signálů. Přístroj podporuje aktualizaci firmwaru, takže je připraven i pro budoucí rozšíření funkcí.

👉 Ideální vybavení pro profesionální autoservisy, autoelektrikáře, diagnostická pracoviště i specializované opravny moderních vozidel.

🔧 Hlavní vlastnosti

• 3 zařízení v jednom – multimetr, osciloskop a generátor signálu
• profesionální diagnostika elektrických systémů vozidel
• měření AC/DC napětí, proudu, odporu a frekvence
• test startovacího a dobíjecího systému
• test vstřikovačů a automobilových relé
• diagnostika snímačů motoru
• zobrazení průběhů signálů pomocí osciloskopu
• generátor obdélníkového i sinusového signálu
• analýza komunikace CAN Bus a K-Line
• velký podsvícený LCD displej
• možnost aktualizace softwaru

📋 Technické parametry

• Výrobce: BGS technic
• Model: 63407
• Pracovní teplota: do 40 °C
• Displej: LCD 240 × 320 px
• Maximální vstupní napětí: 1000 Vpp
• Šířka pásma osciloskopu: 500 kHz
• Vstupní impedance:
  • 2–3 MΩ do 160 V
  • 10 MΩ nad 160 V

Měření napětí

• stejnosměrné (DC)
• střídavé (AC)

Měření proudu

• 0–200 mA (jištění 0,5 A s automatickým resetem)
• 200 mA–20 A (jištění 15 A s automatickým resetem)
• trvale 10 A
• krátkodobě až 20 A

Měření

• odpor
• frekvence
• teplotní čidla (pomocí měření odporu)

🚗 Diagnostické funkce

• test startovací soustavy
• test dobíjecí soustavy
• test vstřikovačů
• test automobilových relé
• měření pulzních signálů
• diagnostika signálů snímačů motoru

Osciloskop umožňuje sledovat

• signál zapalování
• snímač klikového hřídele
• snímač vačkového hřídele
• ABS snímače otáček kol
• lambda sondy
• CAN Bus
• K-Line

📡 Generátor signálu

Obdélníkový signál K-Line

• 5 V
• přenosové rychlosti:
  • 1 200
  • 2 400
  • 4 800
  • 9 600
  • 10 400
  • 19 200
  • 38 400
  • 57 600
  • 115 200 Bd

Sinusový signál

• výstup 0–4,5 V
• frekvence 1 Hz až 10 kHz
• nastavitelná střída 10–90 %

🔩 Využití v praxi

Přístroj je určen pro diagnostiku elektrických závad motoru, kontrolu snímačů, měření napájecích napětí, testování vstřikovací soustavy, dobíjení, startování i analýzu komunikace řídicích jednotek. Umožňuje rychlé odhalení závad bez výměny funkčních dílů metodou pokus–omyl.

✅ Výhody

• multimetr, osciloskop i generátor v jednom zařízení
• široké možnosti automobilové diagnostiky
• profesionální měření elektrických veličin
• diagnostika CAN Bus a K-Line
• testování vstřikovačů a relé
• velký přehledný displej
• kompaktní a lehké provedení
• možnost aktualizace softwaru
• vhodný pro moderní vozidla

⚠️ Důležité upozornění

Jedná se o profesionální diagnostický přístroj, nikoliv o běžný hobby multimetr. Naplno jeho možnosti využijí především autoelektrikáři a autoservisy se zkušenostmi s diagnostikou elektronických systémů vozidel. Samotný přístroj nečte chybové kódy OBD, ale slouží k přímému měření a analýze elektrických signálů.

💡 Tip odborníka

Pokud klasická diagnostika zobrazí pouze obecnou chybu snímače, právě osciloskop umožní ověřit, zda je závada skutečně ve snímači, kabeláži nebo v řídicí jednotce. To může ušetřit mnoho hodin hledání závady i zbytečnou výměnu drahých komponentů.
