Závitové vložky: Kdy je použít, jak vybrat správný typ a proč často zachrání drahou opravu
Stržený závit. Noční můra každého mechanika, servisního technika i domácího kutila. Naštěstí dnes ve většině případů neznamená poškozený závit výměnu celého dílu. Právě zde přicházejí na řadu závitové vložky, které dokážou obnovit poškozený závit nebo dokonce vytvořit pevnější spoj než byl původně.
Pojďme si vysvětlit, jak závitové vložky fungují, kde se používají a jak vybrat správný typ.

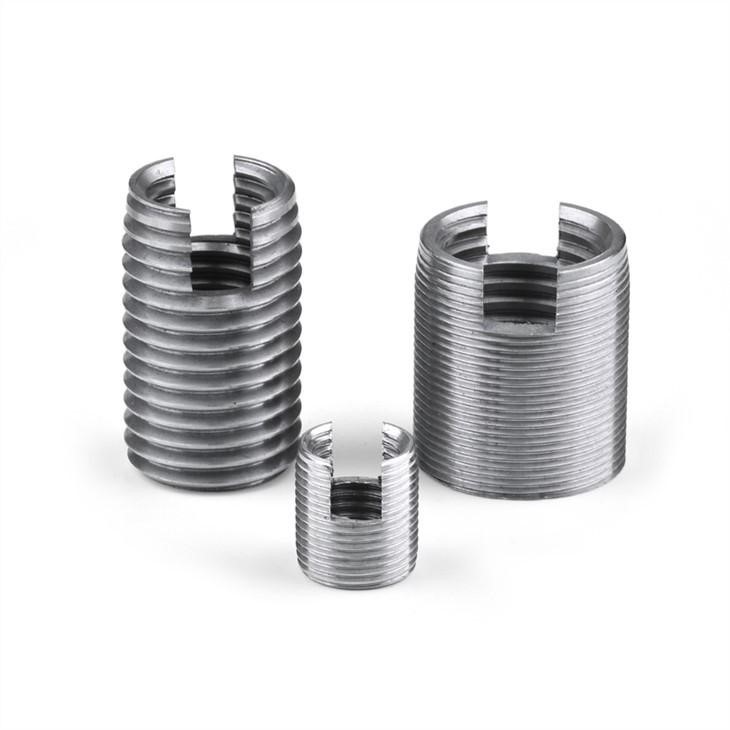

Co je závitová vložka?
Závitová vložka je speciální součástka určená k vytvoření nového vnitřního závitu v poškozeném nebo měkkém materiálu.
Nejčastěji se používá:
- při opravě stržených závitů
- při opravě závitů po zlomení šroubu
- ve slitinách hliníku
- v motorech automobilů
- ve strojírenství
- při výrobě nových dílů
Výsledkem je nový plnohodnotný závit, do kterého lze opět zašroubovat původní šroub.
Kdy použít závitovou vložku?
Oprava strženého závitu
Nejběžnější použití.
Typický příklad:
Při výměně zapalovací svíčky nebo olejové vany dojde k poškození závitu v hliníkové hlavě motoru.
Místo výměny celé součásti stačí:
- převrtat poškozený otvor
- vyřezat nový závit
- osadit závitovou vložku
Oprava zabere několik minut a ušetří tisíce korun.
Zesílení závitu v měkkém materiálu
Hliník, hořčík nebo některé slitiny nejsou příliš odolné proti opakovanému povolování a utahování.
Proto výrobci používají závitové vložky již při výrobě například:
- hlav válců
- převodovek
- leteckých komponentů
- závodních motorů
Jaké existují typy závitových vložek?
Drátové závitové vložky (Helicoil)
Nejrozšířenější typ.
Vložka je vyrobena z nerezového drátu stočeného do tvaru pružiny.
Výhody
- nízká cena
- rychlá montáž
- vysoká pevnost
- odolnost proti vibracím
Použití
- autoservisy
- motocykly
- hliníkové díly
- hlavy motorů
Pevné závitové vložky
Jsou vyrobeny jako plné pouzdro.
Výhody
- extrémní pevnost
- vhodné pro vysoké zatížení
- dlouhá životnost
Použití
- průmysl
- strojírenství
- těžká technika
Samořezné závitové vložky
Mají vlastní řezné hrany.
Výhody
- jednoduchá instalace
- není potřeba speciální závitník
Použití
- opravy v terénu
- rychlé servisní zásahy
Materiály závitových vložek
Nerezová ocel
Nejběžnější varianta.
Výhody:
- vysoká pevnost
- odolnost proti korozi
- dlouhá životnost
Uhlíková ocel
Levnější varianta.
Používá se hlavně tam, kde nehrozí vlhkost nebo agresivní prostředí.
Mosaz
Výborná pro:
- elektroinstalace
- plastové díly
- elektroniku
Jak vybrat správný rozměr?
Rozměr závitové vložky musí odpovídat původnímu závitu.
Příklady:
| Původní závit | Použitá vložka |
|---|---|
| M5 | M5 |
| M6 | M6 |
| M8 | M8 |
| M10 | M10 |
| M12 | M12 |
Po opravě zůstává stejný rozměr šroubu.
To je jedna z největších výhod závitových vložek.
Co znamená délka vložky?
Vedle průměru se vybírá i délka.
Obvykle se označuje násobkem průměru:
| Označení | Délka |
|---|---|
| 1D | průměr závitu |
| 1,5D | 1,5× průměr |
| 2D | 2× průměr |
| 2,5D | 2,5× průměr |
Příklad
Pro závit M10:
- 1D = 10 mm
- 1,5D = 15 mm
- 2D = 20 mm
Čím větší zatížení, tím delší vložku doporučujeme použít.
Jak probíhá oprava závitu?
- Odstranění poškozeného závitu
- Převrtání otvoru na předepsaný průměr
- Vyřezání nového závitu speciálním závitníkem
- Zašroubování vložky
- Odstranění montážního trnu
- Hotovo
Výsledný závit je připraven k okamžitému použití.
Nejčastější použití v autoservisu
Zapalovací svíčky
Jedna z nejčastějších oprav.
Poškozený závit ve válcové hlavě lze opravit bez výměny celé hlavy.
Olejové vany
Stržený závit vypouštěcího šroubu je velmi častý problém.
Brzdové třmeny
Poškozené závity vodicích šroubů.
Motorové bloky
Upevnění držáků a příslušenství motoru.
Tip z praxe
Pokud opravuješ závit v hliníku, kvalitní závitová vložka bývá často pevnější než původní závit. Proto se používá nejen při opravách, ale i při výrobě nových motorů, převodovek nebo závodních komponentů.
FAQ
Jsou závitové vložky trvalá oprava?
Ano. Při správné montáži jde o plnohodnotnou a dlouhodobou opravu.
Mohu použít původní šroub?
Ano. Vložka se vybírá podle původního rozměru závitu.
Jsou vhodné pro hliník?
Právě pro hliníkové díly jsou nejčastěji používány.
Co je lepší – Helicoil nebo pevná vložka?
Pro běžné opravy automobilů většinou postačí drátová (Helicoil) vložka. Pro extrémní zatížení jsou vhodnější pevné závitové vložky.
Shrnutí
Závitové vložky jsou jednoduché, levné a velmi účinné řešení poškozených závitů. Ušetří náklady na výměnu drahých dílů, umožní zachovat původní rozměr šroubu a často vytvoří pevnější spoj než byl původní závit.
Pokud pracujete na automobilech, motocyklech nebo strojních zařízeních, sada závitových vložek patří mezi vybavení, které se dříve nebo později určitě vyplatí mít po ruce.
